محرك 16 ملم DC بدون فرشاة 24 فولت 37000 دورة في الدقيقة 101mNm المصنوعة في ألمانيا
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | PM |
| إصدار الشهادات: | CE, ROHS |
| رقم الموديل: | PM1651C |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 20 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق كرتوني قوي للتصدير بالخارج، رغوة بولي بالداخل |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | Moneygram ، Western Union ، T/T |
| القدرة على العرض: | 90000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع المحرك: | محرك بدون فرش مخصص | قطر المحرك: | 16ملم |
|---|---|---|---|
| طول جسم المحرك: | 51 ملم | الجهد الاسمي: | 24V ، 48V أو مخصص |
| لا توجد سرعه تحميل: | 40000 دورة في الدقيقة أو 37000 دورة في الدقيقة أو مخصصة | عدد زوج القطب من الدوار المحرك: | 1 |
| نوع المحامل: | الكرة الصامتة التي تحملها انخفاض منخفض | مادة المغناطيس: | ندفيب |
| طاقة إخراج الطاقة القصوى: | 98 واط | ||
| إبراز: | محرك دقيق 37000 دورة في الدقيقة,إصدار فائق الهدوء للمحرك الدقيق,16 ملم محرك DC بدون فرشات,Micromotor Ultra Quiet Edition,16mm Brushless DC Motor |
||
منتوج وصف

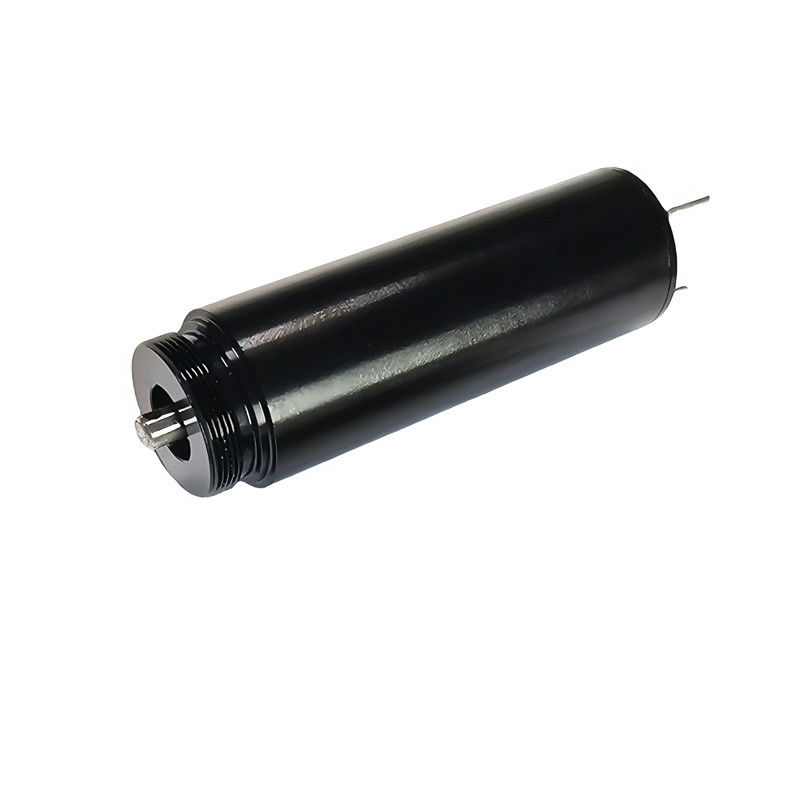

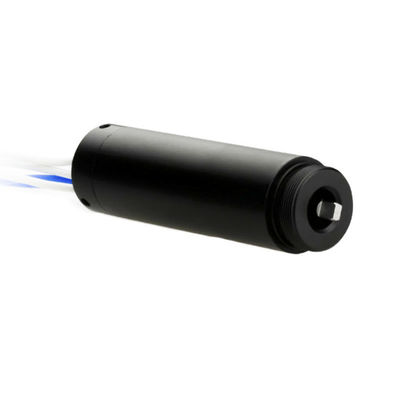

الموديل: محرك تيار مستمر بدون فرشاة 16 مم 24 فولت 37000 دورة في الدقيقة 101 مللي نيوتن متر صناعة ألمانية محرك دقيق للغاية إصدار هادئ للغاية
التطبيقات النموذجية:
1. تطبيقات الفضاء والدفاع
• أنظمة الأقمار الصناعية
تعمل المحركات بدون فرشاة بدون فتحات كمكونات حيوية في الأنظمة الفرعية للمركبات الفضائية، وخاصة في آليات توجيه الهوائي المصفوفة المرحلية. يضمن تشغيلها الخالي من الترسين دقة محاذاة أقل من دقيقة قوسية لمصفوفات اتصالات الفضاء السحيق.
• تكنولوجيا دفع الطائرات بدون طيار
تدمج هياكل دفع الطائرات بدون طيار الحديثة على نطاق واسع محركات بدون فرشاة بدون فتحات، مستفيدة من نسبة عزم الدوران إلى القصور الذاتي العالية (تتجاوز 4.5 نيوتن متر/كجم) لإجراء تعديلات سريعة على متجه الدفع أثناء مناورات تجنب العوائق المستقلة.
2. تطبيقات التكنولوجيا الطبية
• أنظمة الجراحة الروبوتية
تمكن هذه المحركات من دقة تحديد المواقع دون ميكرون في أدوات الجراحة، وهي أمر بالغ الأهمية لمهام الجراحة المجهرية مثل إجراءات استئصال الزجاجية في طب العيون التي تتطلب <10μm قمع الارتعاش.
• تكامل التصوير التشخيصي
في أنظمة تحديد المواقع المتوافقة مع التصوير بالرنين المغناطيسي، تحقق محركات الأقراص بدون فرشاة بدون فتحات دقة حركة خطية تبلغ 50 نانومتر من خلال التحكم في التبديل الجيبي، مما يلغي التداخل المعدني مع المجالات المغناطيسية 7T.
3. حلول التصنيع الصناعي
• التحكم في التشغيل الآلي الدقيق
تستخدم تكوينات محور المغزل CNC محركات بدون فرشاة بدون فتحات للحفاظ على تكرار تحديد المواقع ±0.8 ميكرومتر أثناء عمليات الطحن عالية السرعة (حتى 40000 دورة في الدقيقة)، وهو أمر بالغ الأهمية لتصنيع مكونات التيتانيوم من الدرجة الفضائية.
• أنظمة التعبئة والتغليف الآلية
عند دمجها في وحدات الالتقاط والوضع الروبوتية، تحقق هذه المحركات دقة تزامن تبلغ 0.1 مللي ثانية من خلال بروتوكولات اتصال EtherCAT، مما يتيح إنتاجية 200 جزء في المليون (جزء في الدقيقة) في خطوط تغليف البثور الدوائية.
4. منصات التنقل الروبوتية
• تفعيل المفاصل البشرية
تستخدم الروبوتات الشبيهة بالإنسان محركات بدون فرشاة بدون فتحات بدقة زاوية تبلغ 0.02 درجة في المعصمين المفصليين، مما يكرر براعة الإنسان للمهام المعقدة مثل معالجة الأشياء متعددة الأصابع.
• روبوتات الخدمة المستقلة
تدمج عجلات الروبوتات ذات التوصيل المتعدد الاتجاهات محركات محورية بدون فرشاة بدون فتحات تتميز بكفاءة قصوى تبلغ 92٪، مما يتيح التشغيل المستمر لمدة 8 ساعات بسعة حمولة تبلغ 50 كجم في بيئات المستودعات.
البيانات الفنية للمحرك:
| سلسلة PM1651C | الوحدة | 001 | ||
| 1 | الجهد المقنن | فولت | 24 | |
| 2 | عزم الدوران المتوقف | مللي نيوتن متر | 101 | |
| 3 | التيار المتوقف | أمبير | 16.3 | |
| 4 | سرعة عدم التحميل | دورة في الدقيقة | 37000 | |
| 5 | تيار عدم التحميل | أمبير | 0.10 | |
| 6 | السرعة المقننة | دورة في الدقيقة | 27380 | |
| 7 | التيار المقنن | أمبير | 4.31 | |
| 8 | عزم الدوران المقنن | مللي نيوتن متر | 26.29 | |
| 9 | خرج الطاقة المقنن | واط | 75.42 | |
| 10 | الكفاءة عند الحمل المقنن | % | 72.6 | |
| 11 | مقاومة الأطراف | أوم | 1.52 | |
| 12 | الخلف – ثابت EMF | فولت/كيلو دورة في الدقيقة | 0.64 | |
| 13 | أقصى كفاءة | % | 86 | |
| 14 | معامل عزم الدوران | مللي نيوتن متر/أمبير | 6.19 | |
| 15 | ثابت السرعة | دورة في الدقيقة/فولت | 1541 | |
| 16 | أقصى خرج للطاقة | واط | 98 | |
| 17 | السرعة الزاوية | راد/ثانية | 3874 | |
| معلومات إضافية | ||
| ● | عدد أزواج أقطاب الدوار | 1 |
| ● | عدد المراحل | 3 |
| ● | نطاق درجة حرارة التشغيل | -40℃... +150℃ |
| ● | فئة العزل | الفئة F |
| ● | يمكن تصنيع معلمات المحرك وحجم العمود وفقًا لطلب العميل. | |
| ● | خيارات: علبة التروس | |
رسم تخطيطي للمحرك (مم)
