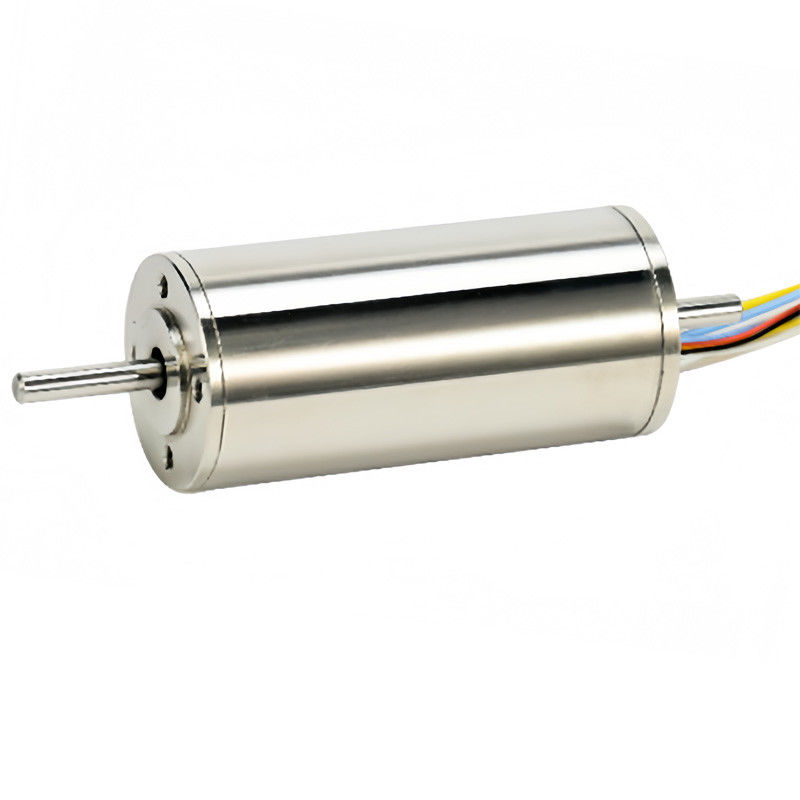

28ملم محرك بدون فرش 202W 27605RPM 70mNm 24V 48V
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | PM |
| إصدار الشهادات: | CE, ROHS |
| رقم الموديل: | PM2842C |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 20 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق كرتوني قوي للتصدير بالخارج، رغوة بولي بالداخل |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | Moneygram ، Western Union ، T/T |
| القدرة على العرض: | 90000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع المحرك: | محرك ثابت بدون فرشاة مخصص - نوع بدون فتحة | قطر المحرك: | 28 ملم |
|---|---|---|---|
| طول جسم المحرك: | 42 ملم | الجهد الاسمي: | 24V ، 48V أو مخصص |
| لا توجد سرعه تحميل: | 37054 دورة في الدقيقة أو مخصصة | عدد زوج القطب من الدوار المحرك: | 1 |
| نوع المحامل: | الكرة الصامتة التي تحملها انخفاض منخفض | مادة المغناطيس: | ندفيب |
| تصنيف انتاج الطاقة: | 202.7W | ||
| إبراز: | 202W محرك بدون فرشاة بدون فتحة,70mN.m محرك بدون فرشاة بدون فتحة,28 ملم محرك بدون فرشاة بدون فتحة,70mN.m Brushless Slotless Motor,28mm Brushless Slotless Motor |
||
منتوج وصف
الطراز:28ملم محرك بدون فرش 202W 27605RPM 70mNm 24V 48V
التطبيقات النموذجية:
1.تنفيذات الطيران والفضاء والدفاع
• أنظمة الأقمار الصناعية
تعمل المحركات الخالية من الحفرة كمكونات حيوية في الأنظمة الفرعية للمركبات الفضائية ، وخاصة في آليات توجيه الهوائيات المرحلية.تشغيلهم الخالي من التشغيل يضمن دقة محاذاة أقل من دقيقة القوس لمجموعات الاتصالات في الفضاء العميق.
• تكنولوجيا الدفع بدون طيار
تتضمن بنيات الدفع الحديثة للطائرات بدون طيار على نطاق واسع محركات بدون فرشاة بدون فتحة ، مستفيدة من نسبة العزم العكسي العالية (تتجاوز 4.5 N · m / kg) للتعديل السريع لمجهر الدفع أثناء المناورات المستقلة لتجنب العقبات.
2.تطبيقات التكنولوجيا الطبية
• أنظمة الجراحة الروبوتية
تمكن هذه المحركات من تحديد المواقع تحت الميكرون في أجهزة التلاعب الجراحي ، وهو أمر بالغ الأهمية للمهام الجراحية الدقيقة مثل إجراءات استئصال الزجاج العينية التي تتطلب قمع الاهتزاز < 10 ميكرومتر.
• دمج التصوير التشخيصي
في أنظمة تحديد المواقع المتوافقة مع التصوير بالرنين المغناطيسي ، تحقق محركات القيادة بدون فرشاة دقة الحركة الخطي 50 نانومتر من خلال التحكم في التحول السينوسويدي ، مما يلغي التدخل المعدني مع الحقول المغناطيسية 7T.
3.حلول التصنيع الصناعي
• تحكم الدقة في التصنيع
تكوينات محور المسامير CNC تستخدم محركات بدون فرشاة بدون فتحة للحفاظ على تكرار وضع ± 0.8μm خلال عمليات الطحن عالية السرعة (حتى 40،000 RPM) ،مهمة لتصنيع مكونات التيتانيوم للطيران.
• أنظمة التعبئة الآلية
متكاملة في الوحدات الروبوتية لتحديد المكان، هذه المحركات تحقيق دقة التزامن 0.1ms من خلال بروتوكولات الاتصال EtherCAT،تمكين 200ppm (أجزاء في الدقيقة) من خلال في خطوط التعبئة والتغليف العقاري.
4.منصات الحركة الروبوتية
• التشغيل المشترك الأنثروبومورفي
تستخدم الروبوتات البشرية محركات بلا فرشاة بدون فتحة بحل زاوية 0.02 درجة في المعصمين المفصليين، مما يكرر ذكاء الإنسان للمهام المعقدة مثل التلاعب بالأشياء متعددة الأصابع.
• روبوتات الخدمة المستقلة
تتضمن عجلات روبوت التسليم الشاملة محركات محور بدون فرشاة بدون فتحة مع كفاءة قصوى تبلغ 92٪ ، مما يتيح تشغيلًا مستمرًا لمدة 8 ساعات بقدرة حمولة 50 كجم في بيئات المستودعات.
البيانات التقنية للمحرك:
| سلسلة PM2842C | الوحدة | 001 | ||
| 1 | الجهد القياسي | V | 24 | |
| 2 | عزم الدوران | mNm | 613 | |
| 3 | التيار الوقائي | أ | 96 | |
| 4 | لا توجد سرعة تحميل | rpm | 37054 | |
| 5 | لا يوجد تيار تحميل | أ | 0.402 | |
| 6 | السرعة المسجلة | RPM | 27605 | |
| 7 | التيار المسموح به | أ | 11.63 | |
| 8 | عزم الدوران القياسي | mNm | 70 | |
| 9 | الطاقة المعدنية | W | 202.7 | |
| 10 | الكفاءة عند الحمل الاسمي | % | 72.6 | |
| 11 | المقاومة النهائية | أوهم | 0.54 | |
| 12 | عكس ثابت EMF | mV/rpm | 0.648 | |
| 13 | الكفاءة القصوى | % | 83.4 | |
| 14 | معامل عزم الدوران | mNm/A | 6.18 | |
| 15 | ثابت السرعة | rpm/V | 1543 | |
| 16 | أقصى قدر من الطاقة | W | 266 | |
| 17 | السرعة الزاوية | rad/s | 3880 | |
| معلومات إضافية | ||
| ● | عدد أزواج القطب في الدوار | 1 |
| ● | عدد المراحل | 3 |
| ● | نطاق درجة حرارة التشغيل | -40 درجة مئوية... +150 درجة مئوية |
| ● | عازل | الفئة F |
| ● | يمكن أن تكون معايير المحرك وحجم العمود وفقا لطلب العميل. | |
| ● | الخيارات: علبة التروس | |
رسم الخطوط العريضة للمحرك (ملم)
