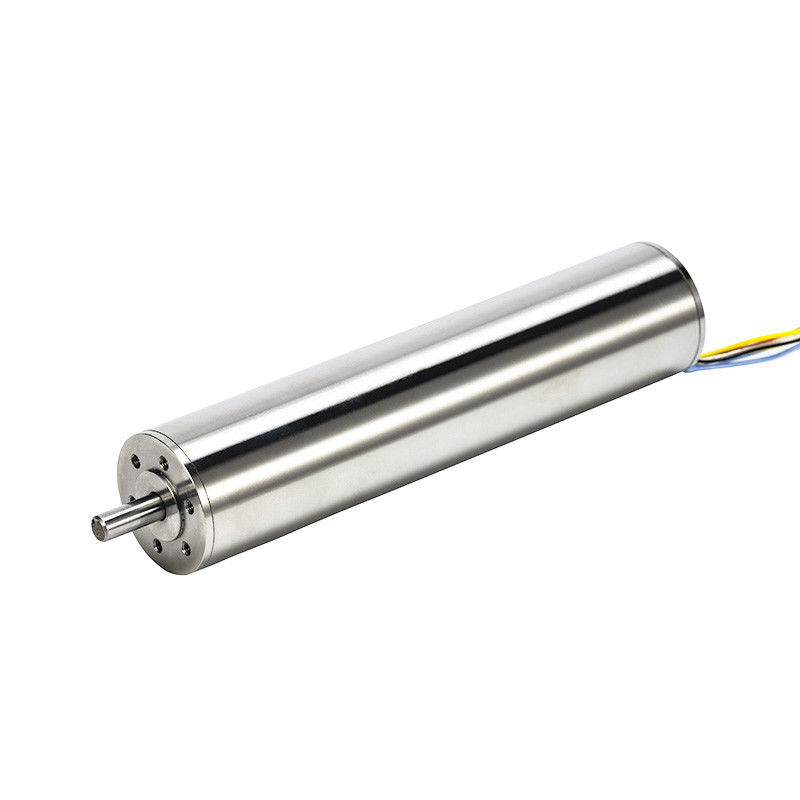

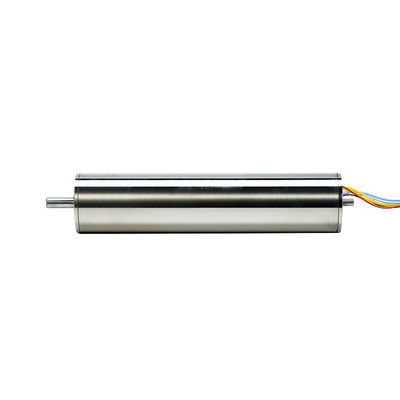

4 قطب الدوار 32mm محرك بدون فرشاة بدون فتحة 306.8W 0.57N.m 5235RPM 24V 48V
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | PM |
| إصدار الشهادات: | CE, ROHS |
| رقم الموديل: | PM32142C |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 20 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق كرتوني قوي للتصدير بالخارج، رغوة بولي بالداخل |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | Moneygram ، Western Union ، T/T |
| القدرة على العرض: | 90000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع المحرك: | محركات بدون فرش | قطر المحرك: | 32ملم |
|---|---|---|---|
| طول جسم المحرك: | 142ملم | الجهد الاسمي: | 24V ، 48V أو مخصص |
| لا توجد سرعه تحميل: | 7120 دورة في الدقيقة أو 6863 دورة في الدقيقة أو مخصصة | عدد زوج القطب من الدوار المحرك: | 2 |
| نوع المحامل: | الكرة الصامتة التي تحملها انخفاض منخفض | مادة المغناطيس: | ندفيب |
| تصنيف انتاج الطاقة: | 306.8W | ||
| إبراز: | محرك 32 ملم بدون فتحة بدون فرشاة,306.8W محرك بدون فتحة بدون فرش,4 قطب الدوار بدون فتحة بدون فرشاة المحرك,306.8W Slotless Brushless Motor,4 Pole Rotor Slotless Brushless Motor |
||
منتوج وصف
الطراز:PM32142C محركات DC بدون فتحة بدون فرشاة - 4 قطب الدوار
التطبيقات النموذجية:
1الطيران و الدفاع:
- الأقمار الصناعية والمركبات الفضائية - محركات بلا فرشاة بدون فتحة تستخدم لمهام مختلفة مثل أنظمة توجيه الهوائيات.
- المركبات الجوية غير المأهولة (UAVs) - غالبا ما تستخدم المحركات بدون الفرشاة في أنظمة الدفع.
2المعدات الطبية:
- الروبوتات الجراحية - محركات بدون فرشاة بدون فتحة تستخدم لتحكم حركة الذراعين الروبوتية.
- معدات التشخيص: في أجهزة التصوير الطبية مثل آلات التصوير بالرنين المغناطيسي، يتم استخدام محركات بدون فرش في أنظمة التحكم في الحركة للمكونات مثل طاولة المريض.
3الأتمتة الصناعية:
- أنظمة تحديد المواقع عالية الدقة: في آلات CNC (تحكم رقمي بالحاسوب) ، يتم استخدام محركات بدون فرشاة بدون فتحة للحركة الدقيقة لأدوات القطع أو قطع العمل.
- آلات التعبئة والتغليف: في خطوط التعبئة والتغليف، تستخدم هذه المحركات لدفع أحزمة نقل، آلات التعبئة، وأجهزة وضع العلامات.
4الروبوتات:
- الروبوتات البشرية: في الروبوتات البشرية، يتم استخدام محركات بلا فرش في المفاصل لتوفير الحركة اللازمة.
- الروبوتات الخدمية: بالنسبة لروبوتات الخدمة مثل روبوتات التنظيف أو روبوتات التسليم ، يتم استخدام محركات بدون فرش في أنظمة القيادة.
البيانات التقنية للمحرك:
| سلسلة PM32142C | الوحدة | 001 | 002 | |
| 1 | الجهد | V | 24 | 48 |
| 2 | عزم الدوران | mNm | 568 | 2169.2 |
| 3 | التيار الوقائي | أ | 17 | 34.1 |
| 4 | لا توجد سرعة تحميل | rpm | 6863 | 7120 |
| 5 | لا يوجد تيار تحميل | أ | 0.278 | 0.22 |
| 6 | السرعة المسجلة | RPM | 5215 | 5235 |
| 7 | التيار المسموح به | أ | 4.29 | 9.2 |
| 8 | عزم الدوران القياسي | mNm | 136.4 | 574.4 |
| 9 | الطاقة المعدنية | W | 75 | 306.8 |
| 10 | المقاومة النهائية | أوهم | 1.41 | 1.41 |
| 11 | الحثية النهائية | mH | 125 | 125 |
| 12 | عكس ثابت EMF | mV/rpm | 3.497 | 6.70 |
| 13 | الكفاءة القصوى | % | 78.6 | 85 |
| 14 | معامل عزم الدوران | mNm/A | 33.37 | 63.96 |
| 15 | ثابت السرعة | rpm/V | 286 | 149 |
| 16 | أقصى قدر من الطاقة | W | 102 | 408.7 |
| 17 | عزم الدوار | g cm2 | 108.84 | 108.84 |
| معلومات إضافية | ||
| ● | عدد أزواج القطب في الدوار | 2 |
| ● | عدد المراحل | 3 |
| ● | نطاق درجة حرارة التشغيل | -40 درجة مئوية... +150 درجة مئوية |
| ● | عازل | الفئة F |
| ● | يمكن أن تكون معايير المحرك وحجم العمود وفقا لطلب العميل. | |
| ● | الخيارات: علبة التروس | |
رسم الخطوط العريضة للمحرك (ملم)
